 概 述： |
UDK-G3R系列电接触液位控制器广泛适用化工、轻工、食品等工业各种导电液体液位自动化控制。对高层楼房上水及锅炉水位控制尤为适应。
 工作原理： |
UDK-G3RA电接触液位控制器：仪表通过电极接触导电液体、电极间从断开状态变为串接液体电阻、 形成通路从而产生电信号、经电气控制线路使仪表内继电器工作、 最后输出开关信号、 使液位得到控制。
UDK-G3R-A1电接触液位控制器：仪表通过电极接触导电液体、 电极间从断开状态变为串接液体电阻、 形成通路从而产生电信号、 经电气控制线路使仪表内继电器工作、最后输出开关信号、 使液位得到控制。液位控制过程分为给水、 排水控制。
|
主要技术参数 ： |
| UDK-G3RA | ||
|
项 目 |
UDK-G3RA |
备 注 |
|
内电极电压 |
24V.AC |
|
|
额定电压 |
220V.AC50Hz |
|
|
液体电阻率 |
0～80KΩ.Cm（正常） |
～300KΩ.Cm（电位器调整） |
|
偏 差 |
≤±3mm |
|
|
重复性误差 |
≤±1.5mm |
|
|
切 换 差 |
5mm |
|
|
环境温度 |
-10～+55℃ |
|
|
环境湿度 |
45～85％ |
|
|
消耗功率 |
≤5W |
|
|
控制输出 |
220V.AC5A |
|
|
报警输出 |
220V.AC5A |
|
|
触电寿命 |
5×105 次 |
|
|
介质温度 |
0～ 150℃ |
PS≤70℃.BF≤150℃.BS≤250℃ |
|
电缆线长度 |
≤800 m |
0.75mm2芯电缆线 |
|
主要技术参数 ： |
| UDK-G3R-A1 | |||
|
检测部分 |
|
控制部分 |
|
|
液体电阻率 |
1～80KΩ.Cm |
工作电压 |
220V.AC50Hz |
|
压力范围 |
0～2.5MPa |
内电极电压 |
20V |
|
检测范围 |
0～25m |
消耗功率 |
5W |
|
电缆线长度 |
≤1Km |
控制负载 |
接触器、水泵、电磁阀 |
|
环境温度 |
-10～+55℃ |
控制负荷 |
220V.AC/3A |
|
介质温度 |
0～248℃ |
开关信号 |
上限常开、下限常闭 |
|
偏差 |
≤±2.5mm |
开泵、停泵 |
常开常闭 |
|
重复性误差 |
≤1.5mm |
使用寿命 |
5×105 次 |
|
用 途： |
UDK-G3RA型主要用于给水、 排水自动控制；给水、 排水指示；高低水位报警输出；高低水位报警指示
UDK-G3R-A1型水位控制器主要应用于工业蒸汽锅炉、热水锅炉、污水处理、浴池及楼房给排水等。具有应用范围广、自控灵敏、抗干扰性强、体积小、价格低廉等特点。该控制器由水位检测部分（电极、极筒）和水位控制部分组成，水位控制器是将导电介质的液位信号转换为四组开关信号，上下限报警，LED显示及开关输出。
|
外形尺寸图： |
UDK-G3RA
液位控制过程分为给水、排水控制。
|

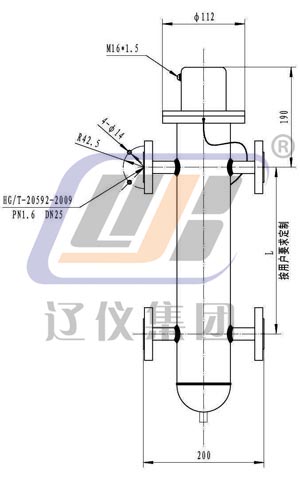

外形尺寸图： |
UDK-G3R-A1
