 概 述： |
UDK-201系列电接触液位控制器广泛适用化工、轻工、食品等工业各种导电液体液位自动化控制。对高层楼房上水及锅炉水位控制尤为适应。
 工作原理： |
仪表通过电极接触导电液体，电极间从断开状态变为串接液体电阻，形成通路从而产生电信号，经电气控制线路使仪表内继电器工作，最后输出开关信号，使液位得到控制。
|
用 途： |
UDK-201/G型电接触液位控制器、主要对自来水和污水的给水及排水实行自动控制。
UDK-201/GH 型电接触液位控制器、 主要用于纯净水和蒸馏水的给水、排水自动控制。
|
技术参数： |
|
项 目 |
UDK-201/G |
UDK-201/GH |
备 注 |
|
内电极电压 |
8V.AC |
24V.AC |
|
|
额定电压 |
220V.AC50Hz |
220V.AC50Hz |
|
|
液体电阻率 |
1~30KΩ.Cm |
30~200KΩ.Cm |
|
|
偏 差 |
≤±5mm |
≤±5mm |
|
|
重复性误差 |
≤±2.5mm |
≤±2.5mm |
|
|
切 换 差 |
12mm |
12mm |
|
|
环境温度 |
-10~+55℃ |
-10~+55℃ |
|
|
环境湿度 |
45~85％ |
45~85％ |
|
|
消耗功率 |
3.2W |
3.2W |
|
|
控制输出 |
220V.AC5A |
220V.AC5A |
|
|
电缆线长度 |
≤1000m |
≤100 m |
0.75mm2芯电缆线 |
|
触电寿命 |
5×105 次 |
5×105 次 |
|
|
介质温度 |
0~ 150℃ |
0~ 250℃ |
PS≤70℃.BF≤150℃.BS≤250℃ |
|
介质压力 |
常压 |
常压 4MPa |
BS传感器为4MPa |
|
控制安装接线图： |
|
结构外形尺寸： |
仪表由传感器和控制器两部分组成
|

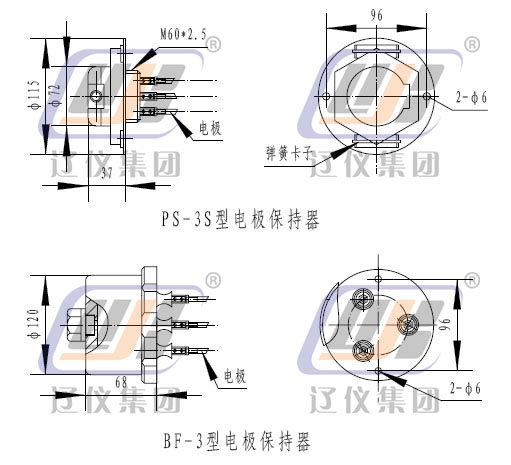

结构外形尺寸： |
传感器电极根据用户控制范围截取、 电极均采用φ5不锈钢棒、为防止碰撞短路可安装分离器
