 概 述： |
UB-1,UB-2透射式系列玻璃板液位计是直读式液位仪表中最普通、最常用的一种，广泛应用于石油、化工、电力、冶金、军工和食品等工业领域，用于测量各种承压容器开口容器中介质的液位或界位。
|
主要技术参数： |
●中心距：≤3000mm
（可根据用户需要特殊制作）
●公称压力：≤PN6.3MPa
●工作温度：0～250℃
●自动封闭压力：≥0.3MPa
●冲洗、排污接口：NPT1/2″内螺纹
（可根据用户需要特殊制作）
●伴热蒸汽压力：≤1.0MPa
●伴热夹套接头：G1/2″外螺纹
（也可根据用户要求制作）
| 液位计名称 | 型号 |
公称压力 Mpa |
介质温度与工作压力关系 | 接液材质 | ||||
|
工作压力 Mpa |
介质温度℃ | |||||||
|
反射式玻
|
UB-1 UB-2 |
|
2.5 | 250 |
I类：20 25 25Mn Ⅱ类：304 304L 316 316L 321 |
|||
| 4.0 | 200 | |||||||
| 3.6 | 250 | |||||||
| 6.3 | 200 | |||||||
| 5.4 | 250 | |||||||
|
适用范围： |
●UB-1透射式玻璃板液位计用于测量无色透明液体(光线较好)或不透明液体或有颜色液体的液位或界位
●UB-2透射夹套式玻璃板液位计用于测量不透明或有颜色粘稠、易凝结的介质的液位或界位。

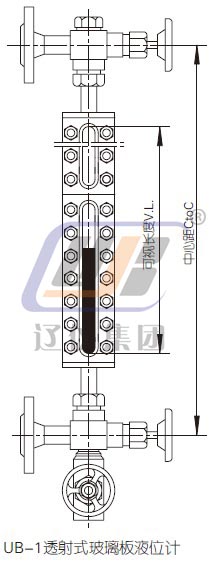

例：选用7#、8#玻璃仪表中心距与可视长度
|
玻璃型号 |
中心距CtoC（mm） |
500 |
800 |
1100 |
1400 |
1700 |
|
可视长度V. L.（mm） |
255 |
550 |
845 |
1140 |
1435 |
|
|
玻璃型号 |
中心距CtoC（mm） |
580 |
920 |
1260 |
1600 |
1940 |
|
可视长度V. L.（mm） |
295 |
630 |
965 |
1300 |
1635 |
注：标准安装形式为侧-侧连接
|
过程连接： |
●法兰连接：HG/T20592-2009 DN20
（可根据用户需要特殊制作）
●螺纹连接：G3/4″外螺纹
（可根据用户需要特殊制作）
注：当中心距超过2000mm时仪表本身自带支撑架
|

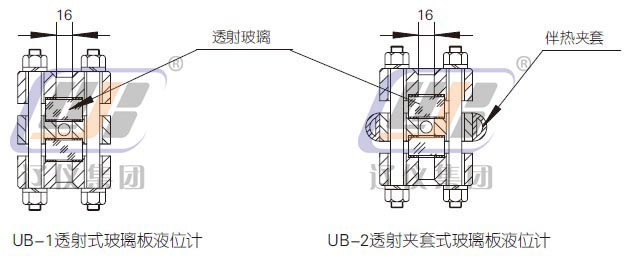

结构形式： |
