UBG2系列高压玻璃板液位计

发布时间:2019-11-05 09:09 浏览次数:10880


  概 述:

 UBG2系列高压玻璃板液位计是我公司在多年生产仪表的基础上,引进吸收国外先进技术而开发的一种耐高压的直读式液位仪表。它广泛应用于石油、化工、天然气、电力、冶金、军工、食品等多个领域的高压容器内介质的液位观测。

  工作原理:

  UBG2系列高压玻璃板液位计的仪表主体采用高强度优质材料锻制加工而成,同时选用耐高温高压的玻璃和高强垫片,利用连通器原理和光的透反射原理可直接观测高压容器内介质的液位或界位。

  产品特点:

●液位计强度高、耐高压、耐腐蚀。
●液位显示清晰、直观。
●可实现红绿双色显示和无盲区连续显示。
●结构简单,安装、操作、维护方便,运行安全、可靠。

  主要技术参数

●中心距:≤3000mm
(可根据用户需要特殊制作)
●公称压力:≤PN42.0MPa
●工作温度:≤250℃
●自动封闭压力:≥0.3MPa
●冲洗、排污接口:NPT1/2″内螺纹
(可根据用户需要特殊制作)
●伴热蒸汽压力:≤1.0MPa
●伴热夹套接头:G1/2″外螺纹
(也可根据用户要求制作)
●接液材质: 碳钢、不锈钢
(可根据用户要求制作)

  产品分类:

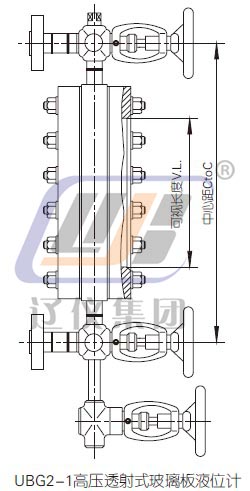

●UBG2(S)-1高压透射式(双色)玻璃板液位计
●UBG2(S)-2高压透射夹套式(双色)玻璃板液位计
●UBG2(S)-3高压反射式(双色)玻璃板液位计
●UBG2(S)-4高压反射夹套式(双色)玻璃板液位计
注:除上述类型之外,还生产UBG2W系列无盲区高压式玻璃板液位计和UBG2SW无盲区高压双色式玻璃板液位计

  过程连接:

●法兰连接:HG/T20615-2009 DN20
(可根据用户需要特殊制作)
注:当中心距超过1400mm时仪表本身自带支撑架

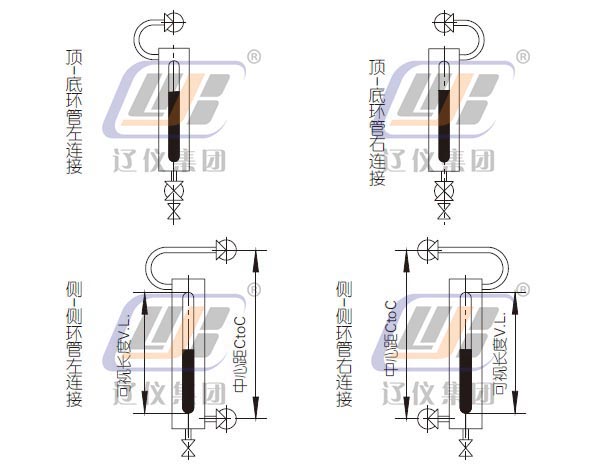

  安装形式:

注:标准安装形式为侧-侧连接
