 用途 ： |
ZXK型阻旋式料位开关，被广泛应用于工业生产过程中物料料位的控制和报警。比如：石化、化肥、建材、冶金、采矿、煤粉、塑料、陶瓷、电力、环保等工业部门。
本开关结构紧凑、体积小、重量轻、输出接点容量大，工作安全可靠安装使用维修方便，有耐蚀、耐热和防尘性能，是一种理想的物料粒位控制仪表。
|
原理： |
本开关的叶片由一低速同步电机驱动。在叶片未触及物料时同步电机驱动叶片以每分钟5转的速度不停地转动。一旦触及物料时，叶片的转动受到阻挡，于是过负载检测机构动作，便立即发出通断开关信号，控制给料装置或报警的同时，切断电机电源，使电机停止转动。当物料料位下降后，叶片失去阻挡，过负载检测机构在弹簧作用下回到原来位置，微动开关也恢复到原来状态，电机电源被接通，叶片又开始自由转动。
作为料位下限控制使用时，本开关的动作原理亦同样如此。
|
主要技术参数 ： |
● 被测物料为干燥的粉状，颗粒状
● 物料温度：250℃
● 供电电原：220VAC 50Hz
● 叶片转速：5r／min
● 功率消耗：4W
● 输出接点容量：250VAC 5A
● 安装形式：螺纹连接G 1 1/2" 或法兰连接（规格尺寸亦可按用户要求）
|
探料长度L |
150 |
300 |
400 |
500 |
|
|
L0 |
高温型 |
375 |
525 |
625 |
725 |
|
常温型 |
347 |
497 |
597 |
697 |
|
|

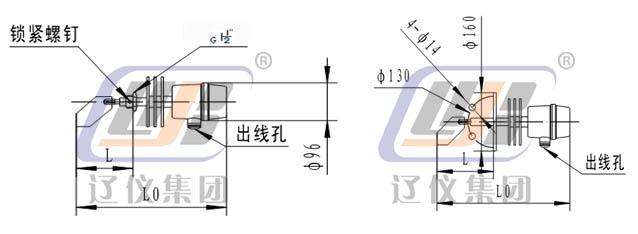

外形结构 ： |
螺纹连接型式 法兰连接型式
|

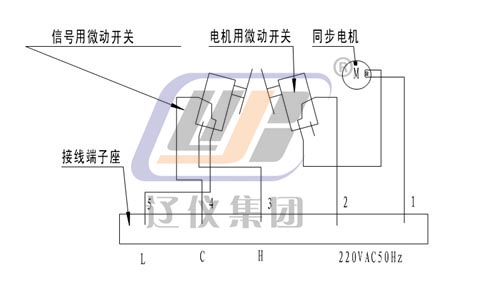

原理电路与接线 ： |
|

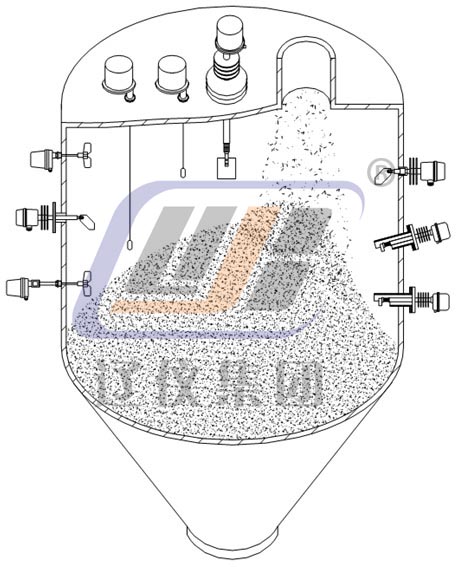

安装示意图： |
安装位置示意图
