SGX-1型数字光柱显示仪

发布时间:2019-11-05 09:22 浏览次数:10766

   概述:

  SGX-1型数字光柱显示仪是我厂研制开发的新一代智能化数字显示兼光柱指示通用性极强的显示仪。该系列仪表还可配接各类变送器,可广泛适用于化工,电力,冶金,轻纺,环保,城建等行业。实现对被测对象的自动显示及控制。

   特点:

● 可靠性高,稳定性好。
● 应用广泛,容易操作,减少维护量。
● 开孔尺寸满足用户要求。
● 设定参数断电永久保留以及参数密码锁定。
● 高限报警,低限报警两组继电器输出。
● 变送输出:4~20mA或1~5V 0.5%FS(可选)

   主要技术参数

● 输入信号:电阻型 0~4000Ω ;
● 变送器型 电流型 4~20mA
● 显示方式:四位LED 数显:□□ .□□m;
● 量程51线光柱指示:0~100%指示
● 基本误差:数字显示  ±0.5%FS ±1个字
        光柱指示  ±1根线
● 报警控制:高限报警,低限报警, 报警灯及相应的继电器输出,同时伴有声响和数字闪烁,当用户确认后,按消音键可消除声响和数字闪烁。
● 电源电压:220VAC±1V; 50HZ±2HZ
● 功  耗:≤5W(AC220V线性电源供电)
● 安装方式:标准卡入式

   操作说明

各键功能:

  参数设置:连续按设定键M,依次显示F1~F9,最后退出回到显示状态。注:显示仪在参数设置状态下,3分钟无按键按下则自动退出设置状态。
  F1:密码输入(密码为1234): 输入正确密码方可修改。设定时按右移键,选择被修改位,按增加键设定数值,完成后按右移键选择下一位,每位都设置完成后按确认键确认,量程设定完成。
  F2:量程设定(方法同上)
  F3:零点设定(方法同上)
  F4:高限报警设定(方法同上)
  F5:低限报警设定(方法同上)
  F6:零点校验:F6—0为原零点电阻值(或4mA)采样值,F6—1为当前测量的电阻值(电流输入采样值),待F6—1显示稳定时按E键确认则零点校验完成。
  F7:量程校验:F7—0为原量程电阻(20mA)采样值,F7—1为当前测量 的电阻值(电流输入采样值),待F7—1显示稳定时按E键确认,量程校验完成。
  F8,F9为厂家调试用,用户禁止修改。



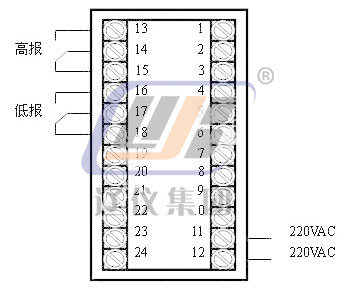

   接线端子及接线方式:



                 1 接传感器电阻信号(不分正负)
                 2 接传感器电阻信号(不分正负)
                        电阻输入接线图
                 2 电流输入(接变送器24V“-”端)
                 3 +24V(接变送器24V“+”端)

电流输入接线图


1 2 3
