 概 述： |
UTD—CZ型电动浮筒液位变送器是采用了国外先进技术及零部件而研制组装的新型液位测量仪表，该仪表采用了专用仪表测量电路解决了分立元件及厚膜电路性能不稳定、可靠性差的问题，UTD—CZ型电动浮筒液位变送器可用来测量液位、界位和密度，不但具有输出4-20mA标准电流信号的常用功能，还能利用HART通讯协议随时存取过程操作当中用户所需要的信息，用户可在传输线的任意一点对其进行调校。还增加三按键可以很方便的对仪表进行调校和组态。
|
特 点： |
●利用HART协议随时存取过程操作当中用户所需要的信息。
●可利用国外手操器或用PC机组合HART通信器对仪表进行调校。
●可利用仪表上的三个按键快速、方便的对仪表进行调校。
具有背光的液晶显示屏可显示液位的百分比、液位值、输出电流值及棒图值。
本仪表有一个旋转表头, 显示屏可以左、右旋转90度的位置进行组装。
 主要技术参数 ： |
●精度等级：0.5％、1.0％；
●输入信号：液位、界位或密度的变化；
●输出信号：模拟量4－20mADC；
●数字量：HART1200波特移频键控（FSK）
●负载能力：350Ω；
●测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；
●介质比重：0.4－1.4（介质比重差＞0.2）；
●工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
●供电电源：24VDC；
●功率：0.5W；
●防护等级：IP66；
●防爆标志：隔爆型-ExdIIBT4；本质安全型-ExiaIICT5。
●连接法兰标准：变送器法兰采用HG/T20592-20635-2009标准，用户如有特殊要求订货时请注明
|
结构原理： |
UTD—CZ型系列智能电动浮筒液位变送器是由液位控制器和浮筒测量室及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化而引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给液位控制器中的扛杆组件，该旋转运动经差动变送器及电器元件转换成电压信号，电压信号经模数变换器转换成数字信号送入微处理器，经过微处理器输出液位变化和相对应的4-20mA的标准直流信号和符合HART通信协议的数字信号。
|
环境温度与湿度 ： |
|
条件 |
正常限度 |
运输与储存限度 |
名义参考值 |
|
环境温度 |
-20至40℃ |
-45至80℃ |
25℃ |
|
环境相对湿度 |
0至95%(无冷凝) |
0至95%(无冷凝) |
40% |
|
过程温度： |
| 材质 |
过程温度 |
|
|
最小 |
最大 |
|
|
铸铁 |
-29℃ |
232℃ |
|
钢 |
-29℃ |
427℃ |
|
不锈钢 |
-198℃ |
427℃ |
|
N05500(K蒙乃尔) |
-198℃ |
317℃ |
|
石墨片/不锈钢垫片 |
-198℃ |
427℃ |
|
蒙乃尔/聚四氯乙烯 |
-73℃ |
204℃ |
|

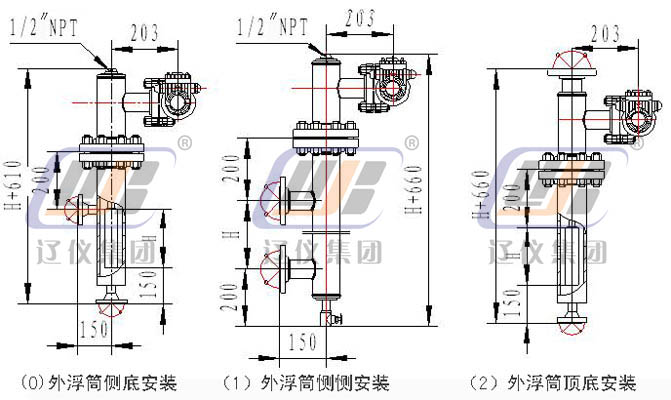

安装形式： |
