 概 述： |
U G Q 系列锅炉汽包专用型石英玻璃管水位计选用特制的耐高温高压的石英管制成。用于测量高温高压锅炉汽包的水位。它借助于红绿玻璃可实现汽红液绿双色显示， 具有显示清晰、结构简单、耐高温高压、密封性能好、使用寿命长、安装、操作、维护方便、可视方向和中心距均可调等优点。该系列产品广泛用于测量石油、化工、天然气、冶金、电力、军工、食品等多个工业领域。
|
结构原理： |

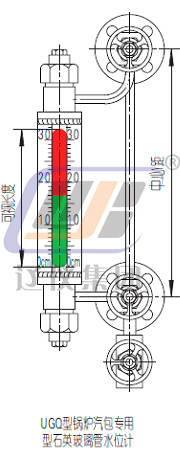

U G Q 系列锅炉汽包专用型石英玻璃管水位计主要由石英玻璃管、表体、红绿玻璃、水柱管、上、下阀及排污阀等零、部件组成。水位计法兰与汽包上的法兰连接构成连通器，利用连通器原理和自然光在水中折、反射的光学原理来显示液位。如果水位计夜间需要观测或安装位置的光线不好， 可配套安装我公司的照明器， 这样可使观测效果更清晰， 更适合夜间巡视。上、下阀采用高温高压偏心直角针形阀， 耐高温、高压，密封性能好。液位计观察窗采用高强度防爆玻璃防护， 当石英管意外爆裂时， 高强度防爆玻璃可以挡住高温高压蒸汽和破碎玻璃的强烈冲击，能有效地保护操作工的安全。
 主要技术参数 ： |
◆中心距：普通型≤1000 m m（ 可根据 用户需要特殊制作）
◆公称压力： ≤P N10.0M P a
◆工作温度： ≤450 ℃
◆可视长度： 普通型= 中心距- 250 m m（ 可根据 用户需要特殊制作）
◆自动封闭压力： ≥0.3 M P a
◆冲洗、排污接口： N P T 1 / 2 ″ 内螺纹（ 可根据用户需要特殊制作）
◆电光源电压：A C 36 V 或A C 220 V
◆电伴热电压：A C 220 V
◆伴热蒸汽压力： ≤ 1.0 M P a
◆伴热夹套接头： G 1 / 2 ″外螺纹（ 也可根据用户要求制作）
◆接液材质： 碳钢、不锈钢（ 可根据用户需要特殊制作）
◆过程连接： 法兰连接：H G / T 20592 - 2009 D N 20（可根据用户需要特殊制作）
