 概 述： |
U G J 系列三色石英玻璃管界位计是一种同时测量两种液体介质的界位和低比重液体介质和气体介质之间的液位的新型石英玻璃管液位计。它用绿、红、蓝三种颜色显示液位和界位， 由于液、液、气相三种介质的颜色显示反差大， 指示鲜明、清晰、直观，可远距离观测， 可视方向和中心距均可调整。该系列产品广泛应用于石油、化工、电力、冶金、军工和食品等工业领域。
|
结构原理： |
U G J 系列三色石英玻璃管界位计主要由石英玻璃管、滤色红、绿、蓝玻璃片、表体、上、下阀及排污阀组成。上、下阀采用偏心直角针形阀， 便于清洗。液位计法兰与容器上的法兰构成连通器， 利用连通器原理和自然光在液体中折、反射的光学原理， 借助于红、绿、蓝玻璃片使小比重液相呈现绿色，大比重液相呈现红色，气相呈现蓝色， 绿、红、蓝三色显示清晰， 可在远距离观测和夜间巡视。
|
适用范围： |

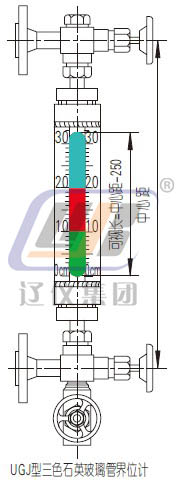

◆U G J 型三色石英玻璃管界位计用于测量两种无色透明液体或两种不同颜色液体的界位。
◆U G J J 型夹套式三色石英玻璃管界位计用于测量两种无色透明液体或两种不同颜色液体的界位， 且介质粘稠、易凝结需要保温的场合。
 主要技术参数 ： |
◆中心距：普通型≤2 5 0 0 m m（可根据用户需要特殊制作）超长型≤1 2 0 0 0 m m
中心距可调范围：≤ ± 1 5 m m
◆公称压力： ≤P N 6 . 3 M P a
◆工作温度： ≤4 5 0 ℃
◆可视长度： 普通型= 中心距- 2 5 0 m m（ 可根据 用户需要特殊制作）
无盲区型= 中心距
◆自动封闭压力： ≥0 . 3 M P a
◆冲洗、排污接口： N P T 1 / 2 ″ 内螺纹（ 可根据用户需要特殊制作）
◆电光源电压：A C 3 6 V 或A C 2 2 0 V
◆电伴热电压：A C 2 2 0 V
◆伴热蒸汽压力： ≤ 1 . 0 M P a
◆伴热夹套接头： G 1 / 2 ″外螺纹（ 也可根据用户要求制作）
◆接液材质： 碳钢、不锈钢（ 可根据用户需要特殊制作）
◆过程连接： 法兰连接： H G / T 2 0 5 9 2 - 2 0 0 9 D N 2 0 （可根据用户需要特殊制作）
螺纹连接： G 3 / 4 ″ 外螺纹（ 可根据用户需要特殊制作）
