 概 述： |
U G G 系列高压石英玻璃管液位计选用耐高温高压的石英管制成。适用于测量高温、高压容器内介质的液位。它可实现单色和汽红液绿双色显示。它具有显示清晰、结构简单、耐高温高压、密封性能好、使用寿命长、安装、操作、维护方便、可视方向和中心距均可调等优点。该系列产品广泛用于测量石油、化工等工业领域中各种高温高压容器内介质的液位。
|
结构原理： |
U G G 系列高压石英玻璃管液位计主要由石英玻璃管、表体、上、下阀及排污阀等零、部件组成。上、下阀采用高温高压偏心直角针形阀，耐高温高压，密封性能好。液位计法兰与容器上的法兰连接构成连通器， 利用连通器原理和自然光在液体中折、反射的光学原理来显示液位。
|
适用范围： |
◆U G G D 型高压单色石英玻璃管液位计用于测量高温高压不透明液体或颜色较深液体的液位。

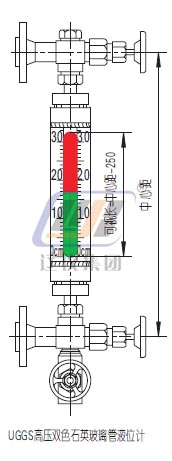

◆U G G S 型高压双色石英玻璃管液位计用于测量高温高压无色透明液体或颜色较浅液体的液位。
 主要技术参数 ： |
◆中心距： 普通型≤2500 m m（ 可根据用户需要特殊制作）
超长型 ≤12000 m m
◆中心距可调范围：≤ ± 15 m m
◆公称压力： ≤P N10.0M P a
◆工作温度： ≤450 ℃
◆可视长度： 普通型= 中心距- 250 m m（ 可根据 用户需要特殊制作）
无盲区型= 中心距
◆自动封闭压力： ≥0.3 M P a
◆冲洗、排污接口： N P T 1 / 2 ″ 内螺纹（ 可根据用户需要特殊制作）
◆电光源电压：A C 36 V 或A C 220 V
◆电伴热电压：A C 220 V
◆伴热蒸汽压力： ≤ 1.0 M P a
◆伴热夹套接头： G 1 / 2 ″外螺纹（ 也可根据用户要求制作）
◆接液材质： 碳钢、不锈钢（ 可根据用户需要特殊制作）
◆过程连接： 法兰连接：H G / T 20592 - 2009 D N 20（可根据用户需要特殊制作）
