UL型系列阻摆式料位开关

发布时间：2019-11-05 09:16 浏览次数：14265

产品详细介绍

概述：

　　UL系列型阻摆式料位开关适用于工业生产过程中的料位控制。

技术参数：

参数/型号	UL-2	UL-3	UL-4
电源及功耗	AC220V±10%，50Hz 5W（或DC24V 5W）
检测板往复频率	6次/分	4.5次/分	6次/分
报警力矩（力）	≤0.2 Nm		≤3.2Nm
输出接点容量	普通型 AC220V·5A 防爆型 AC220V·1A 或 DC24V·1A	AC220V·5A	普通型 AC220V·5A 防爆型 AC220V·1A 或 DC24V·1A
环境温度	-25～85℃
环境湿度	≤85%
动作延时	2～6秒	3～7秒	2～6秒
检测板摆角	30°±5°		30°±5°
被测介质温度	L(低) ≤90℃ H(高) ≤240℃	L(低) ≤90℃ H(高) ≤240℃	LU-4≤300℃
料仓压力	常压	常压	≤0.3MPa
介质粒度及密度	粒度<30mm，密度>0.2g/cm³	粒度<100mm，密度>0.5g/cm³	粒度<30mm，密度>0.4g/cm³
测量范围	水平安装150～1000mm 垂直安装不大于2000mm	1～30m	水平安装300～1000mm 垂直安装不大于2000mm
安装型式	法兰或G 1½"管螺纹连接水平安装或顶装	法兰连接顶装	法兰连接水平安装或顶装

应用范围：

　　适用于化学.建筑.冶金.医药.食品.电力.环保等工业的粉类及颗粒状的料位的过程控制。

工作原理：

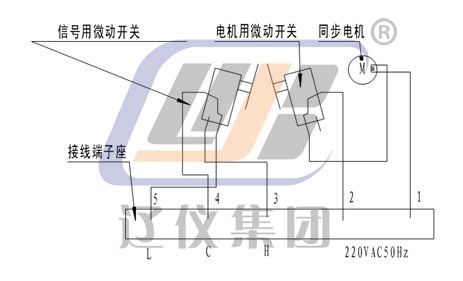

　　UL-2、4料位开关采用摆动式传动系统。检测板受阻时，主轴受阻力矩而静止，电机继续运行，进而使检测杠杆运作，使微动开关动作，发出料位信号，同时切断电源，电机停止工作。当料位下降阻力消失时，杠杆在弹簧力作用下而复位，电机恢复工作，发出料位信号，仪表又处于检测状态。

　　UL-3型物位开关采用摆复式传动系统。摆动轴的轴端对称挂有重锤及配重砣。无物料时，重锤失重，弹簧拉力克服了配重砣的重力使轴静止，电机使测量拨叉张开动作，微动开关动作，发出料面信号；若物料夹住重锤下行，亦可使拔叉张开动作，发出料面信号，同时限位座靠在底板上，限制重锤继续下行，使仪表内部免受冲击及拉力，切断电机电源。

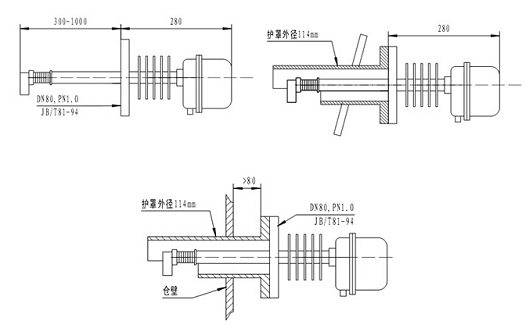

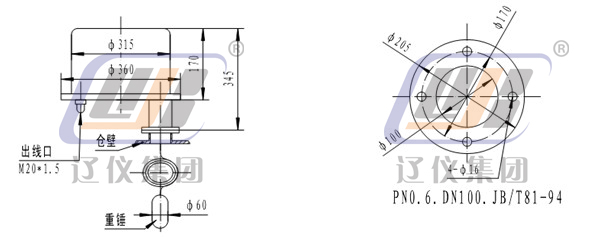

外型尺寸：

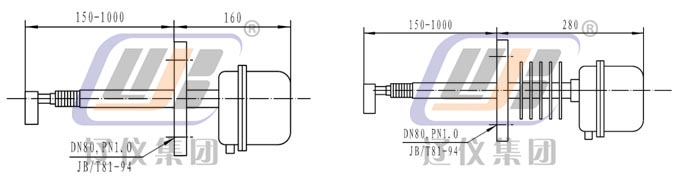

UL-2型
