 概 述： |
KG型液位报警开关（干簧式）与UHZ系列磁浮子液位计配套使用，安装在磁浮子液位计测量管上，用于控制液位或报警。
|
结构原理： |
安装在磁浮子液位计测量管上的液位开关和磁浮子液位计处于同一磁偶合系统中，液位计测量管内的浮子随液位变化上下移动，当浮子由下而上接近液位开关时，浮子内的磁钢作用于开关内的干簧管，发出开关通断信号。常开簧片开关处于磁场中时接通，处于磁场外时呈断开状态。常闭簧片开关处于磁场中时断开，处于磁场外时呈接通状态。
|
主要技术参数： |
●开关类型：干簧开关，SPST或SPDT
●触点容量：单刀单掷：220V AC 1A
单刀双掷：24V DC 0.5A
●开关寿命：105次
●工作温度：-40～120℃
●电气接口：M20×1.5内螺纹
●防爆等级：隔爆型：ExdⅡCT4
本安型：ExiaⅡCT5
●防护等级：IP67
|
使用须知： |
干簧式液位报警开关可直接接入仪表报警回路系统，如闪光报警仪、PLC系统、DCS系统。如果在本安型系统时，必须采用隔离安全栅。
|

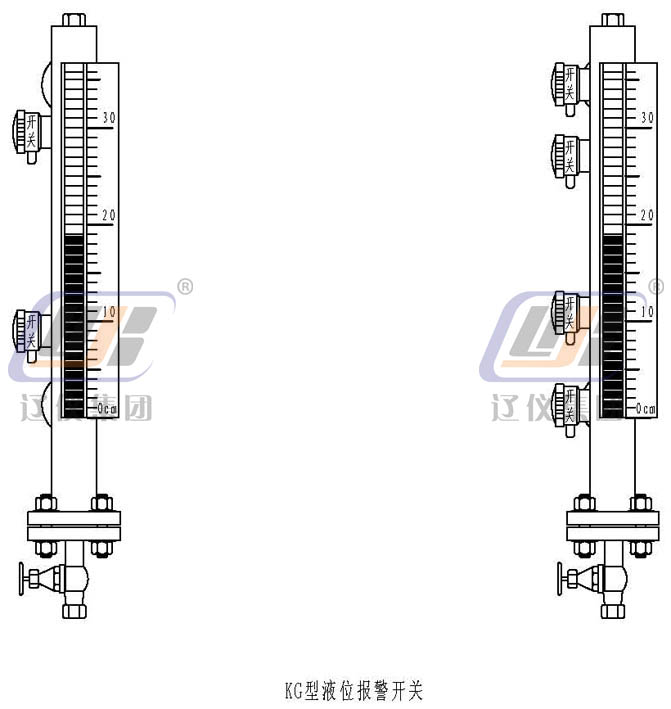

安装示意图： |
