 概 述： |
UHZN粘稠型磁浮子液位计主要用于测量储罐、塔、槽、箱等常压、带压容器内粘稠介质（如硫磺、沥青、原油、渣油、焦油、蜡油等）的液位或界位。该液位计有伴热夹套式结构和不带伴热夹套的顶装式结构。如在该仪表上配套安装液位报警开关和远传变送器可实现远距离控制、自动检测和记录。
|
结构原理： |
●伴热夹套式结构在测量管内采用独特的结构形式，有效地克服了粘稠性介质对浮子上下运动的影响。）
●不带伴热夹套的顶装式结构，由于结构上的原因，液位计在测量时存在一定的盲区值，对于不同的介质密度，盲区值也不一样。仪表出厂时，标尺刻度零位可以迁移到实际值。
 主要技术参数 ： |
◆操作压力：-0.1～32.0MPa
◆操作温度：0~450℃
◆测量范围：300~6000mm
◆介质密度：0.25～0.45g/cm3
◆介质密度差：≥0.15g/cm3（测量界位）
◆夹套压力：≤2.0MPa
◆夹套接头：G ″外螺纹或由用户指定
HG/T20592-2009 DN15 PN25 PL/RF法兰或由用户指定
◆介质粘度：≤1.0Pa.S
◆精 度：±10mm
◆连接法兰标准：HG/T20592-2009 DN20、DN150（顶装式用） DN150
由用户指定（可根据用户要求制作国内外如：GB、HGJ、ANSI、SH、DIN、JIS等各种标准法兰）
|
使用条件： |
|
型号 |
结构特点 |
适用条件 |
接液材质 |
安装形式 | ||
|
操作温度℃ |
操作压力MPa |
介质密度 g/cm3 | ||||
|
UHZN |
粘稠型 |
0~450 |
≤32.0 | 0.45~2.0 |
不锈钢 |
侧侧/顶侧/侧底/顶底 |
|
0~450 |
≤1.6 | 0.45~2.0 | ||||
| UHZN-5 |
顶装式粘稠型 |
不锈钢 | 顶装 | |||
|

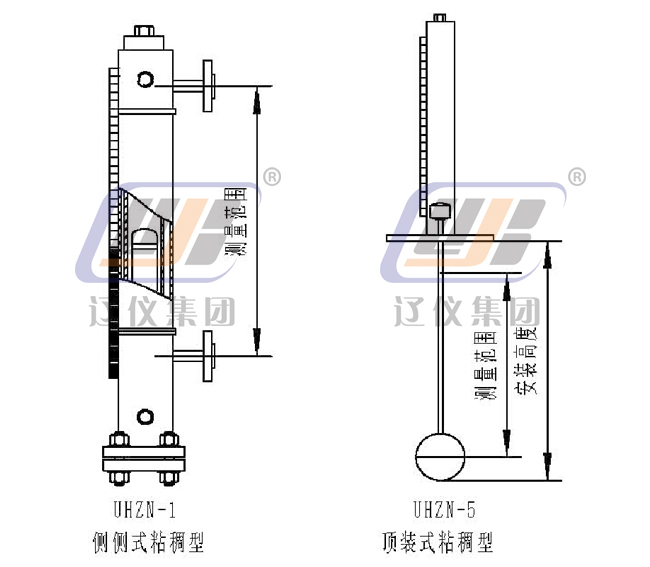

结构示意图： |
