V锥流量计

概 述：

　　V锥流量计,它采用了与孔板截然相反的节流方式，在管道中心悬挂一个特制的流线型锥体来节流，它由V锥流量传感器、导压附件与差压变送器等组成。

特 点：

● 精度高
　V锥一次元件的精度高达0.5级；
● 重复性好
　V锥一次元件的重复性高达0.1%；
● 范围度(量程比)宽
　范围度为10：1；
● 自整流功能，直管段的要求低
　建议安装时上游留1～3D的直管段；
● 长期精度稳定
　β值可以保持不变，仪表可长期使用而无需重新标定；
● 信号稳定
　V锥低压流场呈现高频低幅的压力脉动，噪声小；
● 永久压力损失低
　V锥流量计可以在低差压下正常运行，因此它的永久压力损失低；
● β值范围宽
　V锥流量计的β值范围为0.45～0.85；
● 无滞流区耐污染，不易堵
　锥体的边壁收缩塑形设计不存在死区；
● 混合器功能
　在V锥流量计的下游所产生的漩涡可以将介质搅拌均匀，起到混合器作用；
● 可测高温高压介质
　工作温度可大于600℃，压力42.0MPa；
● 可测复杂工况介质
　可测气液两相介质，各种混合气体等；
● 锥体采用支撑架结构，有效防止锥体脱落。

主要技术参数：

● 测量介质：液体、气体、蒸汽
● 公称通径：DN25(1″)～DN2000(80″)
● 公称压力：≤16MPa；最大≤42.0MPa
● 工作温度：-40℃～600℃
● 环境温度：-40℃～60℃
● 相对湿度：5%～90%
● 流量计精度：0.5级、1.0级、1.5级
● 重复性：0.15%、0.33%、0.5%
● 范围度(量程比)：6:1、10:1或更高
● 适用雷诺数：1.6×10⁴～1×10⁷
● 结构形式：法兰连接型、焊接型、对夹型、特殊(按用户要求)

● 取压端面连接：标准为法兰、螺纹、套节或焊接端接头，也可根据需要提供其他端接头。
● 结构材料：双相2205不锈钢、304或316不锈钢、哈氏合金C-276，254， SMO，碳钢，根据要求可提供特种材料。
● 流向：水平、垂直(最好从下向上流动)、其他(按用户要求)
● 等效直径比(β)：0.45～0.85
● 安装直管段长度：上游1～3D，下游0.5～1D

应用范围：

● 蒸汽流量测量
● 天然气、高炉煤气、焦炉煤气、氢气、氮气、碳氢化合物、单组分气体、多组分气体、空气等各种气体流量测量。
● 湿气体。
● 检测烟道气等排气流量。
● 检测水、液化石油气、成品油、原料油、甲醇、乙二醇、甲苯、氨水、双氧水、各种水溶液等流体的流量。
● 在各种淤浆管路上应用。
● 脏污介质的场合。
● 直管段不足的场合。

● 对精度要求较高的场合。
● 多相流体测量

结构形式、安装尺寸：

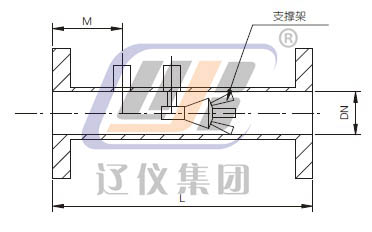

●法兰连接型：

尺寸示意

图3法兰连接型

法兰连接型的外形尺寸（mm）

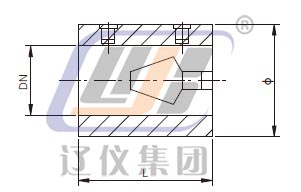

●对夹型：

尺寸示意

图4对夹型

对夹型的外形尺寸（mm）

注:以上尺寸为参考尺寸，具体产品生产时会有所调整，请以实际到货为准。

安装方式、安装建议：

●典型安装方式:
V锥流量计的安装与孔板类似，导压孔的位置如图5，6所示：

典型安装方式

取压口与管道的相对位置

　　取压口的位置原则上应当能保证在测量气体介质流量时自动疏水，在测量液体介质流量时自动排气，即测液体时，取压口在下方45°以内选择，测气体时，取压口在上方45°以内选择，测含杂质的气体流量应当接近垂直方向。
