 概述： |
LS-A系列浮球液位开关适用于工业生产过程中敞开或承压容器内的液位控制。其特点如下：
独特设计、结构合理坚固耐用，特别适用于易沾附液体；
开关的性能优良而开关部分完全与介质隔离，通过磁耦合带动开 关动作，因此使用寿命长；
所有接液部分均由不锈钢制作，具有高度耐腐蚀性能；
具有防水防潮装置；
能够使用于压力容器及高温容器，并根据用户的要求的需要可制 作最高压力40MPa及温度+300℃的仪表；
触点开关都采用进口件，性能可靠。但该仪表不适用于容易结晶 及不锈钢有腐蚀作用的介质。
|
结构原理： |
LS-A浮球液位开关是以浮球为感应元件，浮球随着液位升、降到液位控制点时，浮球连杆上磁块带动开关发生开或闭，发出报警信号.法兰把液体和开关隔开开关借助磁钢耦合传达，因此可用在危险场所。
|
技术参数： |
|
序号 |
内 容 |
LS-A-80 |
LS-A-40 |
|
1 |
介质密度 |
≥0.45g/cm3 |
≥0.6g/cm3 |
|
2 |
介质粘度 |
0.3Pa,S以下 |
0.3Pa,S以下 |
|
3 |
工作温度 |
-20℃~120℃ |
-20℃~120℃ |
|
4 |
工作压力 |
3.0MPa |
3.0MPa |
|
5 |
防护等级 |
IP65 |
IP65 |
|
6 |
防爆等级 |
Ex dⅡBT4 |
Ex dⅡBT4 |
|
7 |
电气接口 |
M20×1.5 |
M20×1.5 |
|
8 |
开关类型 |
微动开关 |
微动开关 |
|
9 |
最大接 点容量 |
AC250/125V 5A |
AC250/125V 5A |
|
10 |
动作方式 |
上限或下限报警 |
上限或下限报警 |
|
11 |
连接形式 |
法兰DN80 |
法兰DN40 |
|
12 |
法兰标准 |
JB82-94凸面法兰 PN4.0 |
|
|
13 |
容器接管长度 |
任意 |
120mm以下 |
1、根据用户要求可设计耐高温300℃浮球液位开关及耐高压浮球液位开关3.0～6.4MPa；
2、通过使用特制的浮球， 最高使用压力可达40MPa的浮球液位开关液可以制造。
|
外部配线： |
开关按上图接线，浮球到设定位置时，3与2为闭路，1与3为开路。
|

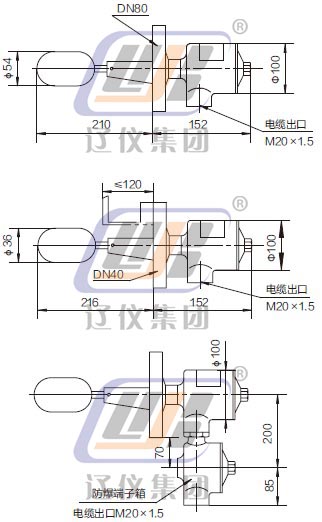

外形尺寸图： |
