 概 述： |
UB-5，UB-6防霜式系列玻璃板液位计是专为解决测量低温介质的液位而设计的。它可透过防霜翅片清晰地观察到被测介质液位或界位。
|
主要技术参数： |
●中心距：≤3000mm
（可根据用户需要特殊制作）
●公称压力：≤PN6.3MPa
●工作温度：-196～0℃
●自动封闭压力：≥0.3MPa
●冲洗、排污接口：NPT1/2″内螺纹
（可根据用户需要特殊制作）
| 液位计名称 | 型号 |
公称压力 Mpa |
工作压力 Mpa |
介质温度℃ | 接液材质 |
|
透射防霜式
反射防霜式 |
UB-51 UB-61 |
PN2.5
PN4.0
PN6.3 |
2.5
4.0
6.3 |
20～0 | 20 |
|
UB-52 UB-62 |
40～-21 | 16Mn | |||
|
UB-53 UB-63 |
70～-41 | 304 | |||
|
UB-54 UB-64 |
160～71 | 304 | |||
|
UB-55 UB-65 |
196～-160 | 304 |
|
适用范围： |
●UB-5透射防霜式玻璃板液位计用于测量因不透明或有色低温介质造成外表凝霜场合的液位或界位
●UB-6反射防霜式玻璃板液位计用于测量因低温无色透明介质造成外表凝霜场合的液位
例：选用7#、8#玻璃仪表中心距与可视长度
|
玻璃型号 |
中心距CtoC（mm） |
500 |
800 |
1100 |
1400 |
1700 |
|
可视长度V. L.（mm） |
255 |
550 |
845 |
1140 |
1435 |
|
|
玻璃型号 |
中心距CtoC（mm） |
580 |
920 |
1260 |
1600 |
1940 |
|
可视长度V. L.（mm） |
295 |
630 |
965 |
1300 |
1635 |
注：标准安装形式为侧-侧连接
|
过程连接： |
●法兰连接：HG/T20592-2009 DN20
（可根据用户需要特殊制作）
●螺纹连接：G3/4″外螺纹
（可根据用户需要特殊制作）
注：当中心距超过2000mm时仪表本身自带支撑架
|

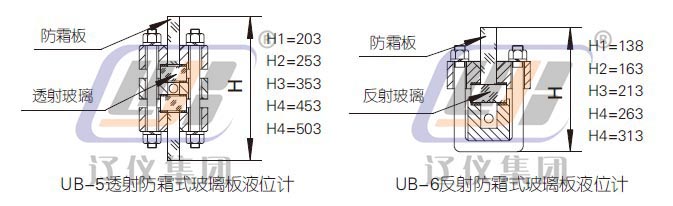

结构形式： |
