 概 述： |
U G X 系列带冲洗型石英玻璃管液位计可直接测量各种容器内介质的液位，特别适用于测量不透明、有色、脏污、易挂壁、需经常冲洗场合介质的液位。它可实现单色、汽红液绿双色和绿、红、蓝三色显示。并可实现全程无盲区显示， 该系列仪表具有显示清晰、密封性能好、使用寿命长、安装维护方便等优点， 并可方便地实现在线冲洗， 广泛应用于石油、化工、电力、冶金、天然气、军工和食品等多个工业领域。
|
结构原理： |
U G X 系列粘稠挂壁型石英玻璃管液位计是在U G K J 宽液室型夹套式液位计的基础上增加在线冲洗装置制成。液位计法兰与容器上的法兰连接构成连通器，利用连通器原理， 透过石英管可以直接观测各种容器内介质的液位。在气相， 自然光直接透过石英管从可视窗射出， 在液相， 自然光直接透过石英管照射到不透明的有色介质上被吸收而呈现出介质的本色，这样气、液的分界面就清晰可辨了。
|
适用范围： |

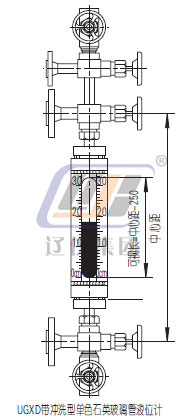

◆UGXD带冲洗型单色石英玻璃管液位计适用于测量介质为不透明、有色、较脏污需经常冲洗场合的液位
◆UGXS带冲洗型双色石英玻璃管液位计适用于测量介质为无色透明或颜色较浅且脏污需经常冲洗场合的液位
◆UGXJ带冲洗型三色石英玻璃管液位计适用于测量介质为两种无色透明或颜色较浅且较脏污需经常冲洗场合的界位
 主要技术参数 ： |
◆中心距： 普通型≤2500mm（可根据用户需要特殊制作）
超长型≤12000mm
◆中心距可调范围：≤±15mm
◆公称压力： ≤PN6.3MPa
◆工作温度： ≤450℃
◆可视长度： 普通型= 中心距-250mm（可根据用户需要特殊制作）
无盲区型=中心距
◆自动封闭压力： ≥0.3MPa
◆冲洗、排污接口：NPT1/2″内螺纹（可根据用户需要特殊制作）
◆电光源电压：AC36V或AC220V
◆电伴热电压：AC220V
◆伴热蒸汽压力：≤1.0MPa
◆伴热夹套接头： G1/2″外螺纹（也可根据用户要求制作）
◆接液材质：碳钢、不锈钢（可根据用户需要特殊制作）
◆过程连接：法兰连接：HG/T20592-2009DN20（可根据用户需要特殊制作）
◆螺纹连接：G3/4″外螺纹（可根据用户需要特殊制作）
