涡街流量计工作原理: |
在流体中设置旋涡发生体(阻流体),从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为U,旋涡发生体迎面宽度为d,表面通径为D,根据卡曼涡街原理,有如下关系式:
f=SrU1/d=SrU/md
由于旋涡分离在柱体两侧产生压力脉动,探头体产生交叉变应力,埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。检测放大器将交变电荷进行变换处理后,输出频率与介质流速成正比脉冲信号,送至积算仪进行处理和显示或输出4~20 mA标准电流信号。
工作特点: |
●检测元件不接触介质,因此性能稳定,可靠性高。
●没有可动部件,构造简单牢固,长期运行可靠,使用寿命长。
●测量范围广,量程可达10:1。
●准确度等级高。
●输出脉冲信号或电流信号便于同计算机等数字系统配套使用。
●安装、维护方便。
技术参数: |
测 量 介 质: 测量可能范围: 正常工作范围: 准确度等级: 重 复 性: 输 出 信 号:
工 作 电 源: 介 质 温 度: 工 作 压 力: 压 力 损 失: 传感器材质: 防 护 等 级: 管 道 口 径: 防 爆 等 级: 电路放大器环境条件: |
蒸汽(饱和蒸汽和过热蒸汽)、空气、一般气体和液体。 雷诺数为8000~7000000. 雷诺数为2000~7000000. 液体: ±1.0%; 气体: ±1.5%; 蒸汽: ±1.5%。 液体:0.3%; 气体:0.5%; 蒸汽: 0.5%。 三线制4~20 mA标准电流信号。 三线制电压脉冲。 +12VDC、+24VDC、 电池3.6V14Ah。 普通型-40~250℃;高温型-40~350℃.(需定做) 0~2.5Mpa。(大于0~2.5Mpa,按订货要求生产) △P=1.1xrxV2(式中△P: 压力损失Pa; V:流速m/s; r:流体重度kgt/m)。 碳钢;不锈钢。 IP65 25~300mm (中间任意口径) ExibIIc T1-T5 温度:-40~55℃;湿度:≤85%RH。 |
智能流量积算仪系列仪表简介: |
智能流量积算仪系列仪表由I、II、III三种型号组成。显示器采用大屏幕全点阵液晶带背光,中文显示。I型智能流量积算仪通过简单编程可以测量饱和蒸汽、过热蒸汽和液体及气体的体积流量和质量流量,还可以查询停电和来电时间记录;II型智能流量积算仪有以上功能外,再实现温度自动补偿密度、压力自动补偿密度、温压自动补偿密度等,同时还可以测量热水、饱和蒸汽和过热蒸汽的热量等参数,再实现压力自动补偿热焓,温度自动补偿热焓、温压自动补偿热焓等;III型智能流量积算仪有以上功能外,再增加4~20mADC标准电流信号输出,方便与PC机或记录仪连接,还有RS485或RS232通讯接口,方便与电脑连网。
智能流量积算仪系列仪表简介: |
流量输入信号
压力输入信号 (补偿信号) 温度输入信号 (补偿信号) 输出信号(选配) 测 量 精 度 运 算 精 度 通讯功能(选配) |
a. 传感器:差压、比例、频率或脉冲 b. 信号类型:0 ~ 10mA、4 ~ 20mA或0 ~ 5000HZ (V低<1V, V高>5V) a. 传感器:压力变送器 b. 信号类型:0 ~ 10mA、4 ~ 20mA a. 传感器:温度变送器、铂电阻 b. 信号类型:0 ~ 10mA、4 ~ 20mA或Pt100等 模拟输出4~20 mA或开关量输出50V/30 mA接点 模拟量优于0.2%,频率量优于0.1% 优于2×10-5% 具有RS485或RS232通讯接口,防雷电保护。 |
具有多种流量运算模式,可程序设定组合。 |
|
自动修复功能
断电功能保护 工 作 电 源 输 出 电 源 工 作 环 境 安 装 方 式 开 孔 尺 寸
外 形 尺 寸
重 量 |
可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度、热焓,年,月,日,时,分,秒及查询、停电和来电时间记录。 除软件看门狗外,硬件系统配置有看门狗,上掉电复位系统,一旦程序出错,或以外死机,可保证仪表强行恢复运行。 机内的运算结果和用户设定的数据在断电时不会丢失,保存时间在十年以上。 AC:220V±15% 功耗:小于5W DC:24/2W DC: 12V/1W 温度:0 ~ 50℃ 湿度:<85%RH 模式和竖式 横表:152±0.5×76±0.5 (宽×高,单位mm) 竖表:76±0.5×152±0.5 (宽×高,单位mm) 横表:160×80×140(宽×高×深,单位mm) 竖表:80×160×140(宽×高×深,单位mm) 约1.0kg |

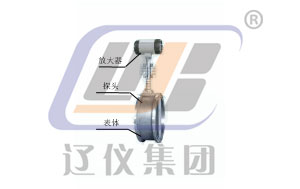

流量计外形尺寸图: |

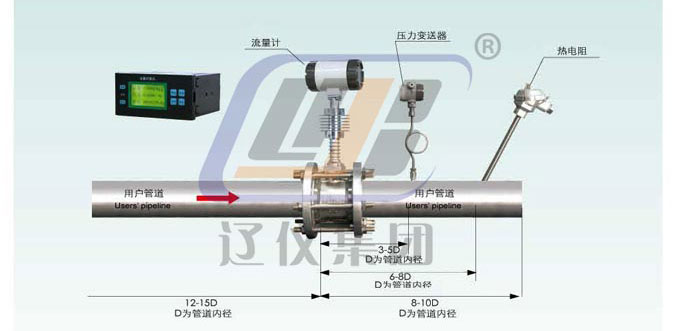

安装图: |

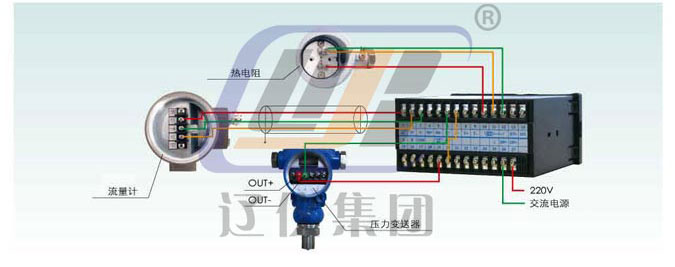

接线图: |
